Hoe werkt CNC-buigen?

CNC-buigen werkt door een computergestuurde machine te gebruiken om een ​​buis of profiel nauwkeurig tegen een buigmatrijs te positioneren en vervolgens gecontroleerde kracht uit te oefenen via geprogrammeerde asbewegingen om een ​​exacte buighoek, straal en rotatie te bereiken zonder afhankelijk te zijn van handmatige aanpassing door de operator voor elke cyclus. De servoaangedreven assen van de machine voeren een voorgeprogrammeerde reeks uit die de buighoek, doornpositionering en rotatie tussen meerdere buigingen op hetzelfde onderdeel regelt, waardoor complexe componenten met meerdere buigingen met consistente nauwkeurigheid gedurende een volledige productierun kunnen worden geproduceerd. Gegevens over productietoleranties waarnaar vaak wordt verwezen bij de fabricage van buizen en pijpen, tonen aan dat CNC-buigmachines binnenin herhaalbaarheid kunnen bereiken plus of min 0,1 graden per bocht , een nauwkeurigheidsniveau dat handmatige of semi-automatische buigapparatuur doorgaans niet consistent kan evenaren bij productie van grote volumes.

De kerncomponenten die nauwkeurig buigen mogelijk maken

Een CNC-buigmachine is afhankelijk van verschillende gecoördineerde mechanische en besturingscomponenten die samenwerken om elke buiging met geprogrammeerde nauwkeurigheid uit te voeren, in plaats van afhankelijk te zijn van de vaardigheid van de operator om de hoek en positionering handmatig te beoordelen.

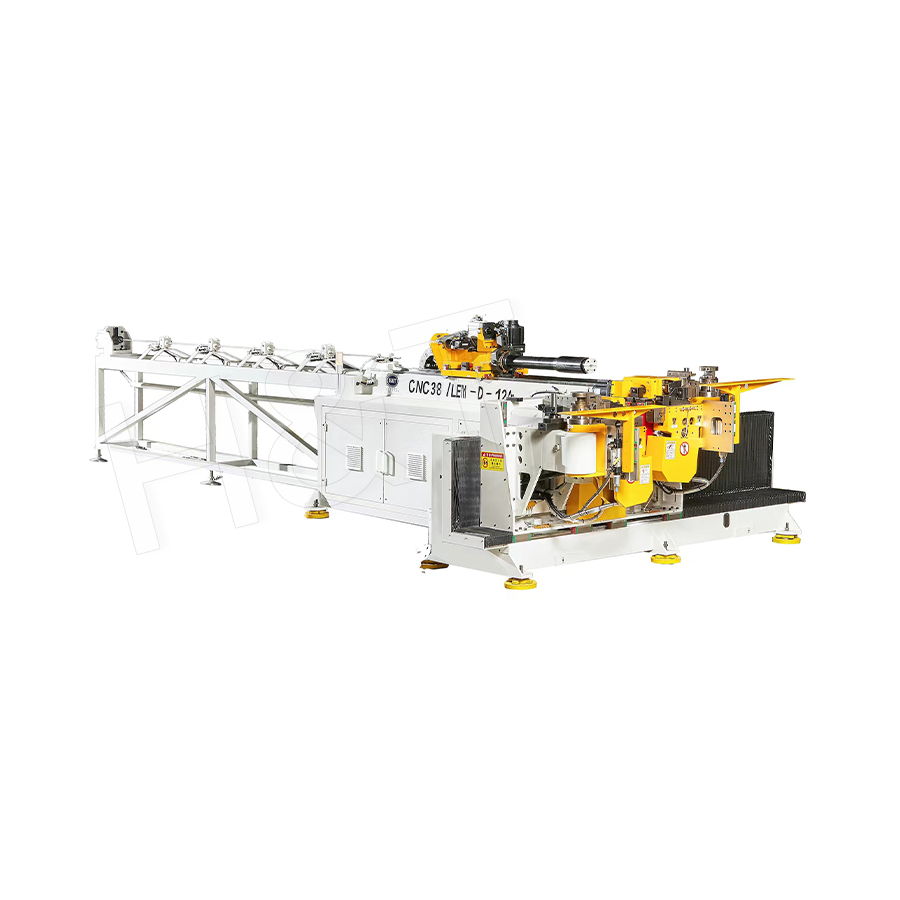

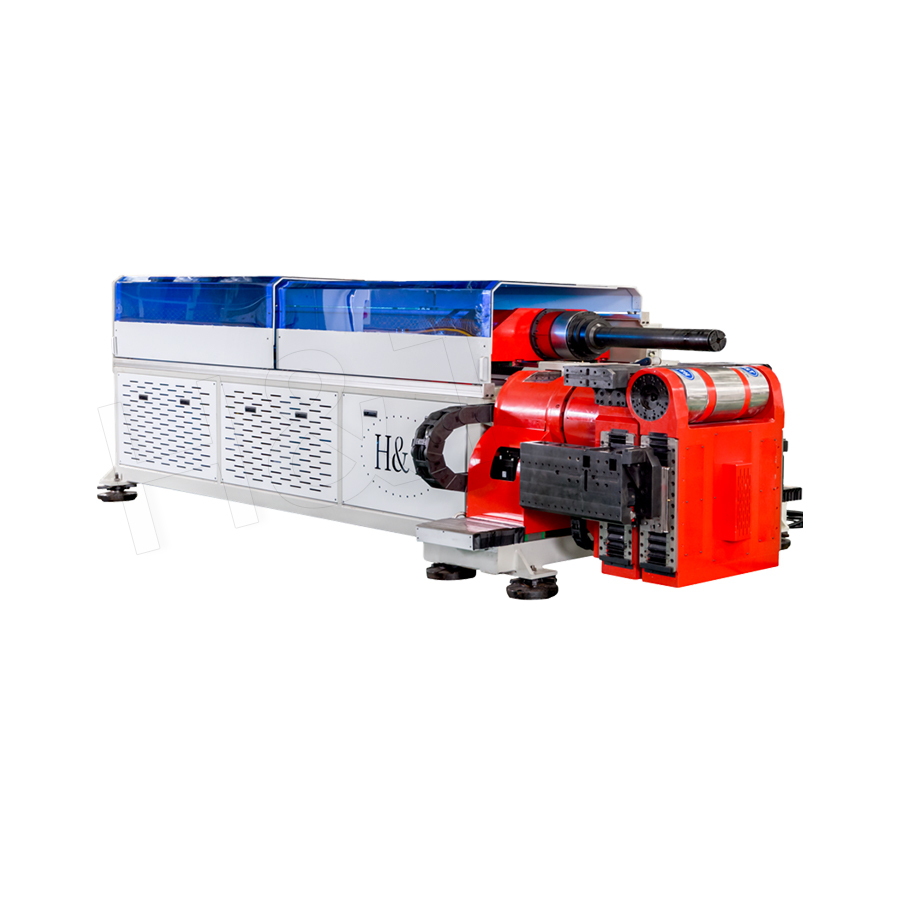

Belangrijkste machinecomponenten

• Buigmatrijs en klemmatrijs die de buis tijdens de buigbeweging stevig op zijn plaats houden
• Doornsysteem dat de binnenwand van de buis ondersteunt om inzakken of kreuken tijdens de bocht te voorkomen
• Servogestuurde assen die de buighoek, buisrotatie en lineaire invoerpositionering gedurende de hele cyclus regelen

Een goed ontworpen CNC-buigen De machine coördineert deze componenten via een geprogrammeerde besturingssequentie, waardoor hetzelfde buigprogramma herhaaldelijk kan worden uitgevoerd met consistente resultaten over grote productiebatches zonder handmatige herkalibratie tussen onderdelen.

Hoe de programmeervolgorde het buigproces regelt

Voordat er enige buiging plaatsvindt, moet de gewenste onderdeelgeometrie worden vertaald in een geprogrammeerde reeks bewegingen die het besturingssysteem van de machine tijdens het gebruik stap voor stap uitvoert.

Typische programmeerelementen

Eenmaal geprogrammeerd kunnen deze parameters worden opgeslagen en hergebruikt voor toekomstige productieruns van hetzelfde onderdeel, waardoor fabrikanten snel tussen verschillende productconfiguraties kunnen schakelen zonder dat ze de buigparameters elke keer opnieuw hoeven te ontwikkelen.

De rol van de doorn bij het voorkomen van vervorming

Voor kleinere buigradii of dunnerwandige buizen speelt een interne doorn een cruciale rol bij het handhaven van de buisvorm en de consistentie van de wanddikte tijdens het buigproces.

Waarom doornondersteuning belangrijk is

Zonder interne ondersteuning kunnen buizen die worden onderworpen aan buigingen met een kleine straal kreuken aan de binnenste buigradius of afvlakken aan de buitenradius, wat beide de structurele integriteit en maatnauwkeurigheid van het voltooide onderdeel in gevaar brengt.

Doorntypen en selectie

Verschillende doornontwerpen, waaronder kogeldoornen en vormdoornen, worden geselecteerd op basis van buisdiameter, wanddikte en vereiste buigradius, waarbij CNC-systemen de timing van het uittrekken van de doorn nauwkeurig coördineren met de buigbeweging om markering of vervorming van het binnenoppervlak van de buis te voorkomen.

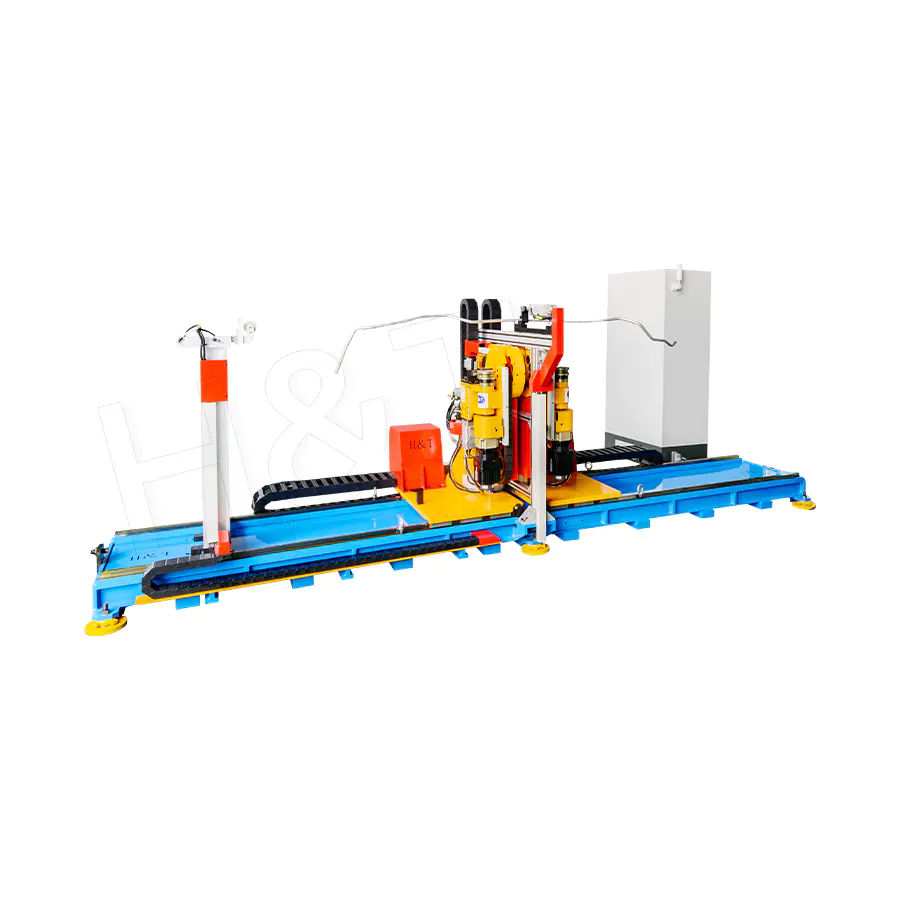

Meerassige coördinatie voor complexe buiggeometrieën

Moderne CNC-buigmachines coördineren meerdere assen tegelijkertijd, waardoor de productie van complexe buiggeometrieën in meerdere vlakken mogelijk is die uiterst moeilijk consistent te realiseren zijn met handmatige buigmethoden.

Gemeenschappelijke asfuncties

1. Buigas die de werkelijke mate van hoek regelt die op elk buigpunt wordt toegepast
2. Rotatie-as die de buisoriëntatie aanpast tussen opeenvolgende bochten voor geometrieën met meerdere vlakken
3. Voedingsas die de buis naar de juiste positie brengt voor elke volgende bocht langs de lengte ervan

Deze gecoördineerde beweging over meerdere assen maakt het mogelijk dat een enkele machinecyclus onderdelen produceert met meerdere bochten in verschillende vlakken, een mogelijkheid die bijzonder waardevol is in toepassingen zoals uitlaatsystemen voor auto's of hydraulische buisconstructies die complexe driedimensionale routing vereisen.

Terugveringscompensatie tijdens de buigcyclus

Een van de meer technische aspecten van CNC-buigen is het compenseren van terugvering, de natuurlijke neiging van metaal om gedeeltelijk terug te keren naar zijn oorspronkelijke vorm nadat de buigkracht is opgeheven.

Hoe CNC-systemen terugvering aanpakken

Geavanceerde CNC-buigcontrolesystemen bevatten algoritmen voor terugveringscompensatie die de buis iets voorbij de doelhoek buigen, rekening houdend met het elastische herstel van het materiaal, zodat het voltooide onderdeel zich in de precies beoogde hoek nestelt zodra de buigkracht is verwijderd.

Materiaalspecifieke compensatieaanpassingen

Omdat het terugveringsgedrag varieert tussen verschillende metaalsoorten en buiswanddiktes, vereist CNC-programmering vaak materiaalspecifieke compensatiewaarden, die ervaren operators of de materiaaldatabase van de machine helpen bepalen voor consistente nauwkeurigheid bij verschillende productiematerialen.

Kwaliteitscontrole tijdens en na het buigen

Om een consistente onderdeelkwaliteit gedurende een productierun te behouden, zijn verificatiemethoden nodig die bevestigen dat elke bocht voldoet aan de vereiste maattoleranties voordat onderdelen naar de volgende productiefasen gaan.

Algemene verificatiemethoden

• Hoeksensoren tijdens het proces die de buignauwkeurigheid tijdens de cyclus in realtime bewaken
• Maatvoeringscontroles na de buiging met behulp van gecoördineerde meetapparatuur voor kritische tolerantietoepassingen
• Periodieke inspectie van het eerste artikel om de nauwkeurigheid van het programma te bevestigen voordat een volledige productiebatch wordt uitgevoerd

Het combineren van geautomatiseerde monitoring tijdens het proces met periodieke handmatige verificatie helpt faciliteiten bij het gebruik ervan CNC-buigen apparatuur vangt eventuele gereedschapsslijtage of programmaafwijking op voordat dit resulteert in een aanzienlijk aantal onderdelen die buiten de tolerantie vallen.

Toepassingen waarbij CNC-buigen de meeste waarde oplevert

CNC-buigtechnologie wordt op grote schaal toegepast in industrieën die een nauwkeurige, herhaalbare buis- en profielgeometrie vereisen, vooral waar handmatige buigmethoden onaanvaardbare variaties van onderdeel tot onderdeel zouden introduceren.

Veel voorkomende industriële toepassingen

De productie van uitlaatgassen en brandstofleidingen voor auto's, HVAC-koelmiddelbuizen, de fabricage van meubelframes en de assemblage van hydraulische en pneumatische buizen zijn allemaal afhankelijk van CNC-buigen om de consistente, complexe buiggeometrieën te bereiken die deze toepassingen vereisen bij hoge productievolumes.

Wie zou CNC-buigen moeten overwegen voor hun productiebehoeften

Fabrikanten die buis- of profielcomponenten produceren die een nauwe tolerantieconsistentie, complexe buiggeometrieën in meerdere vlakken of hoge productievolumes vereisen, profiteren aanzienlijk van CNC-buigtechnologie in vergelijking met handmatige of semi-automatische alternatieven. Faciliteiten die momenteel afhankelijk zijn van handmatige buigprocessen voor onderdelen die herhaalbare nauwkeurigheid vereisen voor grote batchgroottes, zullen wellicht ontdekken dat de overstap naar CNC-buigapparatuur betekenisvolle verbeteringen biedt in zowel de consistentie van de onderdelen als de algehele productie-efficiëntie.
