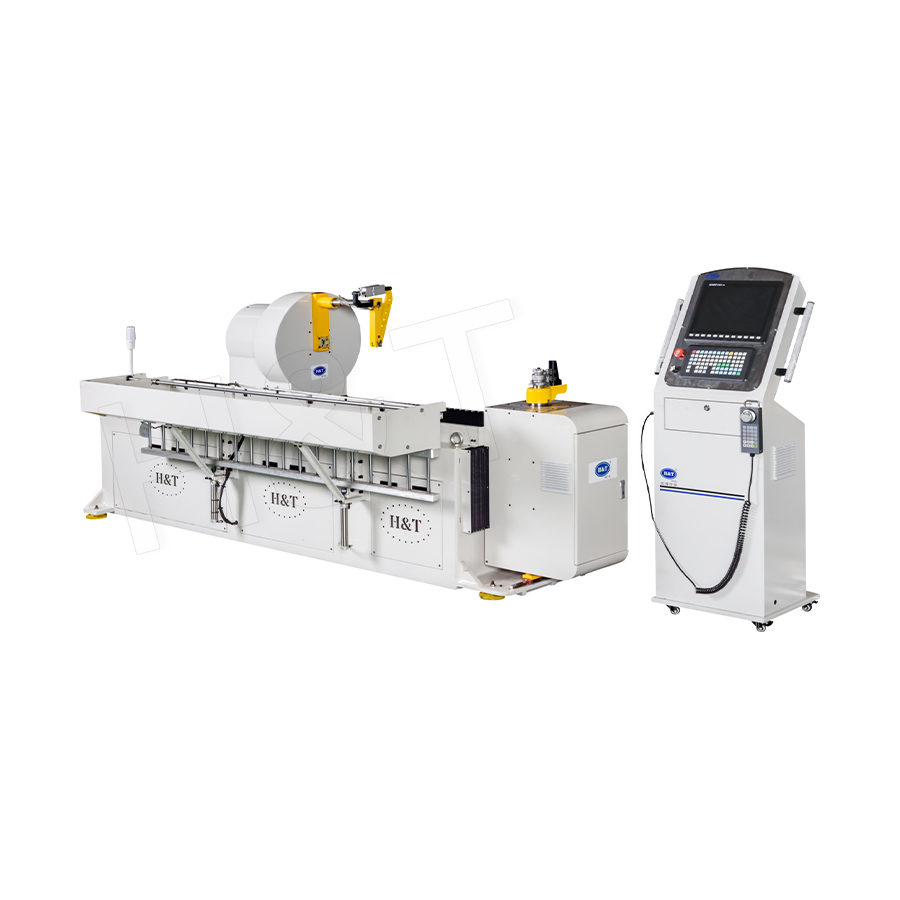

Draadbuigmachine - ook wel draadvormen, staaldraadbuigmachine of ijzerdraadvorming genoemd - is een industrieel productieproces waarbij metaaldraad (staal, roestvrij staal, koper, ijzer, aluminium of draad van speciale legeringen) wordt gevormd tot vooraf gedefinieerde 2D- of 3D-configuraties door geautomatiseerde of semi-geautomatiseerde buigmachines. Deze machines maken gebruik van servogestuurde buigkoppen, roterende armen en precisiedraadaanvoermechanismen om haken, ringen, beugels, veren, roosters, frames, clips en complexe ruimtelijke vormen uit opgerolde draad te produceren in snelle, continue en herhaalbare productiecycli.
Draadbuigmachines variëren van eenvoudige 2D-cam-aangedreven eenheden voor platte draadvormen tot volledig CNC-gestuurde 3D-meerassige systemen die in staat zijn complexe ruimtelijke vormen te produceren met 360° onbeperkte rotatie van het buigende hoofd. Hoogwaardige CNC-draadbuigmachines kunnen worden uitgevoerd 30–120 buigbewerkingen per minuut , waardoor ze essentieel zijn in de productie van grote volumes voor de automobiel-, bouw-, huishoudelijke artikelen-, landbouw- en elektronica-industrie.
Hoe de buisbuigmachine werkt
Het proces van de buisbuigmachine omvat een reeks nauwkeurig gecoördineerde bewerkingen die worden uitgevoerd door de belangrijkste mechanische en besturingssystemen van de machine:
- Draad rechttrekken: De draad die vanaf een spoelhaspel wordt aangevoerd, gaat door een richtmachine met meerdere rollen die de resterende kromming van de spoel verwijdert, waardoor een rechte, spanningsvrije draad naar de buigkop wordt gevoerd. De druk van de richtrol is instelbaar voor verschillende draaddiameters en materialen.
- Servogestuurde draadaanvoer: Een servoaangedreven aanvoereenheid met aandrukrollen transporteert de draad met nauwkeurig geprogrammeerde stappen tussen de buigbewerkingen. Nauwkeurigheid van de invoerlengte van ±0,1 mm is standaard op CNC-systemen en bepaalt rechtstreeks de lengte van de rechte segmenten van het voltooide onderdeel.
- Bediening buigkop: De buigkop, die een buigpen en een draaigereedschap vasthoudt, roteert met de geprogrammeerde hoek rond de draad, waardoor deze wordt gedwongen te buigen op het contactpunt. Op 2D-machines draait de kop in een vast vlak. Op 3D-machines kan de buigkop ook rond de lengteas van de draad (B-as) draaien, waardoor buigingen in elke richting in de 3D-ruimte mogelijk zijn.
- Snijden: Na de laatste bocht scheidt een geïntegreerde snijeenheid (vliegende schaar of guillotinesnijder) het afgewerkte deel van de draadaanvoer. Het snijden wordt door de CNC-controller gesynchroniseerd met de buigvolgorde, waardoor de totale lengte van het onderdeel behouden blijft.
- Afvoer: Afgewerkte onderdelen vallen in een verzamelbak of worden door een robot of transportband opgepakt voor verdere verwerking (lassen, coaten, assemblage).
2D-buisbuigmachine versus 3D-buisbuigmachine
Het onderscheid tussen de mogelijkheden van een 2D- en 3D-buisbuigmachine is van fundamenteel belang voor de machineselectie en het ontwerp van onderdelen:
| Functie | 2D-buisbuigmachine | 3D-buisbuigmachine |
|---|---|---|
| Buig vlakken | Enkel enkel vliegtuig | Meerdere vlakken (360° rotatie) |
| Typische onderdelen | Platte clips, platte beugels, ringen | 3D haken, veren, ruimtelijke frames, manden |
| Machinekosten | Lager | Hoger |
| Programmeringscomplexiteit | Eenvoudig (X, Y, hoek) | Complex (X, Y, Z, B-as, hoek) |
| Vrijheid van onderdeelgeometrie | Beperkt tot platte vormen | Onbeperkte ruimtelijke geometrie |
| Snelheid (typisch) | 60–120 bochten/min | 30–80 bochten/min |
Instelbare parameters en besturingsflexibiliteit
Moderne CNC-draadbuigmachines bieden uitgebreide parametercontrole, waardoor dezelfde machine een breed scala aan draaddiameters, materialen en onderdeelgeometrieën kan verwerken zonder mechanische aanpassingen:
- Buighoek: Programmeerbaar van 1° tot 360° per buigstap. Terugveringscompensatiefactoren worden opgeslagen per materiaal en draaddiameter, waarbij de geprogrammeerde hoek automatisch wordt aangepast om de doelgeometrie te bereiken na elastisch herstel.
- Buigsnelheid: De servogestuurde buigkopsnelheid is instelbaar van langzaam (voor krappe bochten op harde materialen) tot snel (voor eenvoudige bochten op nodulair draad). Variabele snelheid binnen één onderdeelprogramma optimaliseert de cyclustijd zonder risico op oppervlaktemarkeringen of scheuren.
- Lengte draadaanvoer: Elke voedingsstap definieert de lengte van het rechte segment vóór de volgende bocht. Verhogingen kunnen variëren van 0,1 mm tot enkele meters in één onderdelenprogramma, waarin onderdelen van miniatuurclips tot grote meubelframes kunnen worden ondergebracht.
- Buigradius: De buigpendiameter bepaalt de binnenbuigradius. Snelwisselpinsets maken het mogelijk om van radius te wisselen tussen onderdeelprogramma's zonder langdurige stilstand.
- B-asrotatie (3D-machines): De hoek van het buigvlak ten opzichte van de draadas is per buigstap programmeerbaar, waardoor de opeenvolgende buigingen in elke richting in de 3D-ruimte kunnen worden georiënteerd.
Geïntegreerde hulpfuncties
Buigmachine voor buizen machines zijn vaak uitgerust met hulpverwerkingseenheden die ze transformeren in complete productiecellen van draad tot afgewerkt onderdeel, waardoor de noodzaak voor afzonderlijke downstream-bewerkingen wordt geëlimineerd:
- Maai-eenheid: Een vliegende schaar of guillotinesnijder snijdt de draad op geprogrammeerde posities door. Snijkracht en bladspeling worden aangepast voor elke draaddiameter en materiaal om braamvrije snijvlakken te garanderen.
- Afschuineenheid: Eindafschuiningshulpstukken ontbramen en schuinen de afgesneden draadeinden inline af, wat van cruciaal belang is voor de veiligheid en de kwaliteit van de montage in componenten zoals frames voor medische apparatuur en draadvormen voor de voedingsindustrie.
- Laseenheid: Weerstands- of laserpuntlasmodules kunnen draaduiteinden of kruispunten van draden in lijn met elkaar verbinden, waardoor ringen, roosters of mandconstructies in gesloten vorm worden geproduceerd zonder een apart lasstation.
- Embossing en markering: Inline embossingrollen of lasermarkeereenheden brengen onderdeelnummers, datumcodes of decoratieve patronen aan op draadoppervlakken tijdens de vormingscyclus, wat de traceerbaarheid en productdifferentiatie ondersteunt.
- Automatisch oprollen en stapelen: Voor de productie van grote volumes verzamelen geïntegreerde oprol- of stapeleenheden de afgewerkte onderdelen in georganiseerde bundels, klaar voor verpakking of downstream-coating, zonder handmatige handelingen.
Draadmaterialen en diameterbereiken
Buisbuigmachines zijn verkrijgbaar in configuraties die draaddiameters bestrijken, van precisiedraad van minder dan een millimeter tot zware structurele draad:
- Koolstofstaaldraad (Q195, Q235, SAE 1006–1065): Het meest voorkomende substraat. Treksterktes van 350 N/mm² (zachte draad) tot 1.500 N/mm² (hardgetrokken draad) vereisen sterk variërende buigkrachten. De machineselectie moet worden beoordeeld op het hardste materiaal in de productiemix.
- Roestvrij staaldraad (302, 304, 316): Hogere terugvering en verhardingssnelheid dan koolstofstaal. Gebruikt in voedselverwerkende apparatuur, medische apparatuur en maritieme toepassingen. Meestal vereist 15-25% grotere terugvering bij overbuiging compensatie vergeleken met gelijkwaardige koolstofstaaldraad.
- Koper- en messingdraad: Uitstekende ductiliteit maakt krappe bochten en complexe 3D-vormen mogelijk. Vaak voorkomend in elektrische componenten, decoratieve artikelen en warmtewisselaarvinnen. Lage vormkracht is geschikt voor lichtgewicht machineconfiguraties.
- Aluminium draad: Gebruikt in draadvormen voor verpakkingen, auto's en ruimtevaart. Vereist gepolijste gereedschapscontactoppervlakken om krassen op het oppervlak te voorkomen die vermoeiingsscheuren kunnen veroorzaken.
Standaard machinecapaciteitsbereiken: draaddiameters vanaf Ø0,3 mm (precisie miniatuur) tot Ø20 mm (zware constructie) , afhankelijk van machineklasse en framewaarde.
Industriële toepassingen
Constructie en versterking
Wapeningsbeugels, betonversterkingsbanden en structureel draadgaas behoren tot de meest gebruikte draadbuigmachinetoepassingen. Geautomatiseerde 2D-buisbuigmachines produceren beugels in standaardafmetingen (vierkant, rechthoekig, veelhoekig) met snelheden van 1.000–3.000 stuks per uur , die de handmatige buigproductiviteit ruimschoots overtreft en zonder enige maatvariatie tussen onderdelen.
Auto-onderdelen
Veren van het stoelframe, hoofdsteunsteunen, torsiestaven voor het kofferdeksel, ruitenwisserframes en uitlaathangerhaken worden geproduceerd op 2D- en 3D-buisbuigmachines in Tier-1- en Tier-2-faciliteiten in de automobielsector. Er worden complexe 3D-stoelveerconstructies met meerdere ruimtelijke bochten geproduceerd 15–40 delen per minuut op meerassige CNC-draadbuigers, ter vervanging van tijdrovende handmatige vormbewerkingen.
Huishoudelijke artikelen en meubels
Frames voor winkelwagentjes, afdruiprekmanden, draadrekken, barbecueroosters en kleerhangers worden allemaal geproduceerd door Tube Bending Machine. De combinatie van inline lassen en buigen op CNC-draadvormcentra maakt het mogelijk complexe draadmandstructuren in één machinecyclus uit één enkele draad te produceren, zonder dat handmatige montage nodig is.
Medische apparaten en precisiecomponenten
Orthopedische fixatiedraden, chirurgische oprolmechanismen, stentframes en precisieveercontacten voor elektronische connectoren vereisen maattoleranties van ±0,05–±0,1 mm op draaddiameters van 0,3–3 mm. CNC 3D-buisbuigmachines met gesloten-luspositiefeedback en op visie gebaseerde inspectie bereiken deze toleranties met snelheden die handmatig vervormen niet kan benaderen.
Veelgestelde vragen over draadbuigmachine
Wat is de maximaal haalbare buighoek in één stap?
De meeste draadbuigmachines kunnen maximaal buigen 180° in één stap , en sommige gespecialiseerde koppen draaien tot 360° om in één beweging complete ringen of spoelen te vormen. Voor bochten groter dan 180° waarbij de geometrie koprotatie voorbij dat punt verhindert, kan de draad worden verplaatst (B-asrotatie) om de resterende hoek vanuit de tegenovergestelde richting te benaderen.
Hoe wordt de terugvering beheerd in de draadbuigmachine?
Terugvering in draadbuigmachine is afhankelijk van draadmateriaal, diameter en temperatuur. Het CNC-systeem slaat terugveringscorrectiewaarden op per materiaal/diametercombinatie en buigt automatisch over met de compensatiehoeveelheid. Bij hardgetrokken staaldraad kan terugvering optreden 5°–15° per bocht van 90° ; voor gegloeid koperdraad ligt deze doorgaans onder de 2°. Regelmatige proefbuigverificatie bij het wisselen van draadpartijen zorgt ervoor dat de opgeslagen correcties accuraat blijven.
Kan een draadbuigmachine voorgecoate of geverfde draad verwerken?
Ja, op voorwaarde dat de contactoppervlakken van het gereedschap gepolijst zijn en de buigparameters (snelheid, straal) geoptimaliseerd zijn om de oppervlaktespanning op de coating te minimaliseren. PVC-gecoate draad, gegalvaniseerde draad en epoxy-gecoate draad worden allemaal regelmatig verwerkt op draadbuigers met het juiste gereedschapsontwerp. Bochten met een kleine straal op draad met een dikke coating kunnen echter barsten in de coating veroorzaken bij de extra bochten - een straal van minstens 3× draaddiameter wordt aanbevolen voor voorgecoate draad om de integriteit van de coating te behouden.
