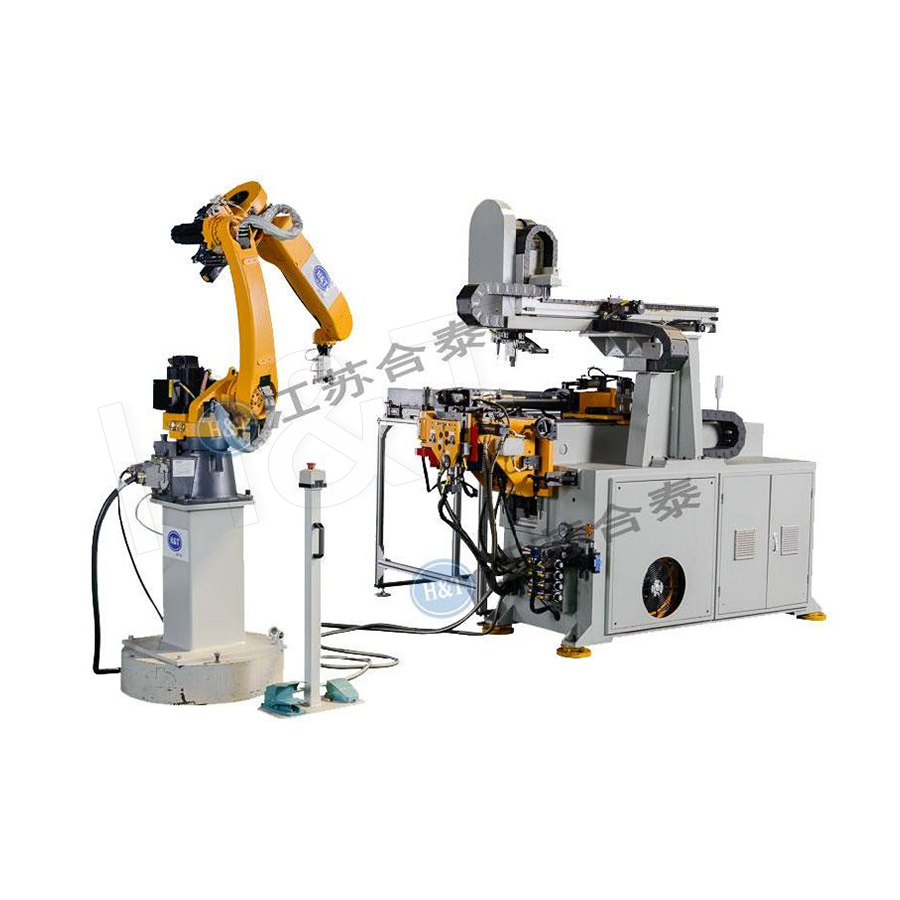

Buigen van robotbuizen verwijst naar de diepe integratie van een of meer industriële robots met CNC-buisbuigmachines om een volledig geautomatiseerd systeem te vormen dat in staat is om de volledige productiecyclus voor het buigen van buizen uit te voeren - aanvoeren, grijpen, positioneren, klemmen, buigen, opnieuw grijpen voor herpositionering en lossen - met minimale of geen tussenkomst van de operator. De robot verzorgt alle materiaalbewegingen en positioneringsfuncties terwijl de buigmachine de geprogrammeerde buigvolgorde uitvoert onder CNC-besturing.
Deze integratie transformeert een conventionele semi-automatische buigcel (waarbij een operator elke buis handmatig laadt, positioneert en verwijdert) in een 'lights-out' of 'near-lights-out'-productiesysteem. Robotbuisbuigcellen verwerken buizen met verschillende diameters, wanddiktes, buigradii en complexe 3D-geometrieën via de flexibele robot 6-assige beweging — het automatisch aanpassen van de greeppositie, oriëntatie en klemkracht voor elke buisspecificatie, zonder dat mechanisch opnieuw uitrusten van het laad-/lossysteem nodig is.
Hoe een robotbuisbuigcel werkt
Een robotbuisbuigcel integreert meerdere systemen die communiceren via een centrale celcontroller, waardoor alle bewerkingen in een gesynchroniseerde productiecyclus worden gecoördineerd:
- Tube magazine en presentatie: Rechte buizen worden opgeslagen in een magazijn- of bundellader. Een buisscheidingsmechanisme (trillend, rol- of servo-aangedreven) presenteert één buis tegelijk naar de oppakpositie van de robot, met de oriëntatie uitgelijnd met de naderingsrichting van de robot.
- Robotoppakken en initiële positionering: De end-of-arm tooling (EOAT) van de robot – een aangepaste grijper ontworpen voor het buisdiameterbereik – pakt de buis uit het magazijn en draagt deze naar de klauwplaat of klem van de buigmachine. De robot positioneert de buis met de geprogrammeerde insteekdiepte en hoekoriëntatie voor de eerste bocht.
- Buigmachineklemmen en eerste buiging: De klemmatrijs van de buigmachine sluit op de buis. De robot kan zijn greep loslaten (als de buigmachine een geïntegreerde wagen heeft) of een gecoördineerde greep behouden. De CNC-buigmachine voert de eerste buiging uit met nauwkeurige servogestuurde hoek, snelheid en doornpositie.
- Opnieuw vastgrijpen voor volgende bochten: Na de eerste bocht pakt de robot de buis opnieuw vast op de juiste positie voor de invoerlengte en rotatiehoek van de volgende bocht. Deze reeks van opnieuw grijpen, de meest complexe coördinatie-uitdaging bij het buigen van robotbuizen, is voorgeprogrammeerd met op botsingen gecontroleerde paden voor elke buigovergang in elk onderdeelprogramma.
- Voltooiing en lossen: Na de laatste bocht draagt de robot de voltooide buis naar een inspectiemeter, een transportband, een stapelopstelling of een stroomafwaarts verwerkingsstation (eindvorming, markering of montage). De celcontroller start onmiddellijk de volgende cyclus wanneer de robot terugkeert naar het magazijn.
Belangrijkste voordelen van robotbuisbuigen
Dramatische toename van de doorvoer
A robotbuis buigen cel werkt continu over 24 uur per dag, 7 dagen per week met slechts korte stops voor het bijvullen van tijdschriften en periodiek onderhoud. Vergeleken met een handmatig onderhouden buigmachine die een ploegendienst van 8 uur draait, kan een robotcel dit bereiken 2,5–3× meer onderdelen per kalenderweek uit dezelfde buigmachine – een productiviteitswinst die doorgaans de integratie van robots binnen 12 tot 24 maanden rechtvaardigt bij de productie van middelgrote auto's.
Consistente onderdeelkwaliteit en traceerbaarheid
Handmatig laden introduceert buis-tot-buis variatie in insteekdiepte en hoekoriëntatie, wat bijdraagt aan dimensionale spreiding in het voltooide onderdeel. Het laden door robots elimineert deze bron van variatie, waardoor een herhaalbaarheid van de invoeging wordt bereikt ±0,2 mm en ±0,05° —verbetering van de procescapaciteit (Cpk) van kritische buigafmetingen met doorgaans 0,3–0,5 Cpk-punten vergeleken met handmatige bediening. De productiegegevens van elk onderdeel (gebruikt robotpad, buigparameters, cyclustijd) worden automatisch geregistreerd tegen het serienummer van het onderdeel voor volledige traceerbaarheid.
Flexibele productie van meerdere producten
De 6-assige beweging van de robot en de programmeerbare EOAT zorgen ervoor dat hij buizen met verschillende diameters, lengtes en wanddiktes kan hanteren zonder mechanisch opnieuw uitrusten van het laadsysteem. Voor het schakelen tussen onderdeelprogramma's is alleen een softwarereceptselectie nodig: de robot, de buigmachine en de celcontroller laden allemaal tegelijkertijd de juiste parameters. Met snelwissel-EOAT-systemen (geautomatiseerde gereedschapswisselaars op de robotpols), diameterveranderingen zijn binnen 2 minuten voltooid .
Parallelle verwerking van meerdere mallen
Eén enkele robot kan meerdere buigmachines tegelijk bedienen: een celarchitectuur waarbij de robot Machine 1 laadt terwijl Machine 2 buigt, en vervolgens overgaat naar Machine 2 terwijl Machine 1 buigt. Deze benadering van het delen van machines kan de totale celproductie met 2,5% verhogen 30–50% ten opzichte van robotcellen met één machine, en reduceert de stilstandtijd van de robot (de periode waarin de robot wacht tot de machine zijn buigcyclus heeft voltooid) tot bijna nul.
Robotbuisbuigen versus handmatig en CNC-geautomatiseerd buigen
| Factor | Robotbuis buigen | CNC automatische invoerbuigmachine | Handmatige CNC-buigmachine |
|---|---|---|---|
| Bedrijfsuren/dag | Tot 24 uur | Tot 24 uur | 8–16 uur (ploegendienst) |
| Flexibiliteit van de productmix | Hoog (6-assige robot) | Middelmatig (vaste invoeras) | Hoog (operator past zich aan) |
| Maatconsistentie van onderdeel tot onderdeel | Hoogste | Hoog | Matig |
| Bediening met meerdere machines | Ja (1 robot: 2–3 machines) | Nee | Ja (1 operator: 2 machines) |
| Investeringskosten | Hoogest | Medium | Laagste |
| ROI-terugverdientijd (typisch) | 12–24 maanden | 6–18 maanden | Onmiddellijk |
End-of-Arm Tooling (EOAT) ontwerp voor het buigen van buizen
Het gereedschap aan het einde van de arm van de robot is een van de meest kritische technische beslissingen bij het buigen van robotbuizen. EOAT moet de buis tijdens de buigcyclus op meerdere posities stevig vastgrijpen, alle buisdiameters in het productmengsel opnemen en de krachten weerstaan die tijdens het buigen worden gegenereerd zonder dat de buis slipt:
- V-blokgrijper met parallelle bek: Het meest voorkomende ontwerp voor het hanteren van ronde buizen. Twee V-blokken (aangepast aan de buitendiameter van de buis) sluiten vanaf weerszijden op de buis. De grijpkracht wordt servo-gereguleerd om markering op het oppervlak van gepolijste of gecoate buizen te voorkomen, terwijl de grip tijdens de overdracht veilig blijft.
- Roterende pols EOAT: Voor buizen die tussen bochten moeten worden geroteerd (herpositionering van de B-as), zorgt een roterende polsmodule op de EOAT ervoor dat de robot de buis rond zijn lengteas kan draaien, onafhankelijk van de polsassen van de robot, waardoor de programmeerflexibiliteit wordt vergroot en de padcomplexiteit voor complexe 3D-onderdelen wordt verminderd.
- Snelwissel-EOAT-systeem: Een geautomatiseerde gereedschapswisselaar wordt op de robotpols gemonteerd, waardoor deze binnen de cel kan kiezen uit 2 tot 5 vooraf gefaseerde grijpers van verschillende groottes. Met dit systeem kan de robot buizen hanteren Ø10 mm tot Ø76 mm in één cel zonder handmatige EOAT-wijzigingen tussen onderdeelnummers.
- Kracht-/koppeldetectie: Een 6-assige kracht-koppelsensor tussen de robotpols en EOAT detecteert onverwachte contactkrachten tijdens het inbrengen van de buis, waardoor schade aan het gereedschap wordt voorkomen en een veilige stop wordt geactiveerd als de buis niet correct wordt gepresenteerd of als er een positieafwijking optreedt.
Industrietoepassingen van robotbuisbuigen
Tier-1-productielijnen voor de automobielsector
Buigen van robotbuizen cellen zijn standaarduitrusting bij Tier-1-leveranciers in de automobielsector die remleidingen, brandstofrails, uitlaatsystemen en koelmiddelleidingen voor airconditioning produceren. Een typische cel produceert 800–1.500 buisassemblages per ploegendienst van complexe 3D-buisgeometrie, waarbij automatische inspectie tijdens het proces geïntegreerd is in het lospad van de robot 100% maatcontrole van elk onderdeel voordat het de verzendbuffer binnengaat.
Lucht- en ruimtevaart- en defensiecomponenten
Hydraulische leidingen voor vliegtuigen, brandstofsysteembuizen en pneumatische systeemcomponenten worden geproduceerd in robotbuigcellen, waar de combinatie van consistente positionering, volledig digitale parameterregistratie en integratie met CMM-inspectie het AS9100-conforme kwaliteitsrecord creëert dat vereist is voor vluchtkritische componenten. Het vermogen van de robot om kwetsbare titaniumbuizen met gecontroleerde, trillingsvrije bewegingen te hanteren, is vooral waardevol in lucht- en ruimtevaarttoepassingen.
HVAC- en koelsystemen
Koperen koelmiddelleidingen voor airconditioningsystemen, haarspeldbuisvormen voor verdamper- en condensorspiralen en spruitstukassemblages worden geproduceerd op robotbuisbuigcellen geïntegreerd met eindvorm- en lekteststations. De robot maakt continue productie van meerdere producten mogelijk over koudemiddellijngroottes Ø6 mm tot Ø28 mm op één cel, ter ondersteuning van de brede productvariëteit van OEM's voor HVAC-apparatuur.
Veelgestelde vragen over het buigen van robotbuizen
Welk productievolume rechtvaardigt de investering in het buigen van robotbuizen?
Investeringen in robotcellen zijn doorgaans gerechtvaardigd bij een jaarlijks productievolume van 100.000 of meer buisassemblages per jaar per onderdeelfamilie , of wanneer de combinatie van volume, onderdeelcomplexiteit en kwaliteitseisen een voordeel op kosten per onderdeel oplevert ten opzichte van handmatig buigen. Families van remleidingsystemen voor auto's (meerdere varianten die dezelfde robotcel en buigmachine delen) komen vaak samen tot 300.000 tot 800.000 assemblages per jaar per cel, wat een sterke ROI oplevert binnen 12–18 maanden .
Hoe wordt de hergrijpende beweging van de robot geprogrammeerd voor complexe 3D-buizen?
Hergrijppaden worden offline geprogrammeerd met behulp van simulatiesoftware die de robot, de buigmachine, de buis in de huidige gebogen staat en alle gereedschappen modelleert. De software genereert botsingsvrije robotpaden voor elke re-grip-overgang en simuleert de volledige buigcyclus op productiesnelheid om te verifiëren dat er geen interferentie optreedt. De definitieve padvalidatie wordt uitgevoerd op de fysieke cel met een proefrun op lage snelheid voordat de productie wordt vrijgegeven. Elk onderdeelprogramma slaat het volledige robotpad, de buigparameters en het simulatierecord op als een gekoppeld digitaal pakket.
Wat gebeurt er als de robotcel een buisdefect of vastlopen tegenkomt?
Moderne robotbuigcellen bevatten meerdere foutdetectielagen: kracht-koppeldetectie op de robotpols detecteert onverwachte weerstand tijdens het inbrengen van de buis; visionsystemen op het magazijn verifiëren de juiste buisscheiding en -oriëntatie voordat ze worden opgehaald; en de buigmachine controleert de servostroom op afwijkende buigkracht (wat wijst op een buisdefect of vastlopen van de doorn). Bij foutdetectie voert de cel een veilige stop uit, registreert de foutgebeurtenis met tijdstempel en sensorgegevens en stuurt een waarschuwing naar de operator voor interventie. Duidelijke foutherstelprocedures die in de celcontroller zijn geprogrammeerd, minimaliseren de herstarttijd tot normaal 2–5 minuten voor veel voorkomende fouttypen.
